碳分子筛：撑起99.999%纯度的小颗粒

9小时前

氮气发生器（Nitrogen Generator）的原理并不神秘：把空气加压后分离氧氮，再输出所需纯度的氮气。听上去只是一个“分离过程”，但要让氮气纯度从95%提升到99.999%，真正承担关键任务的，是吸附塔里的黑色颗粒——碳分子筛（Carbon Molecular Sieve，简称CMS）。

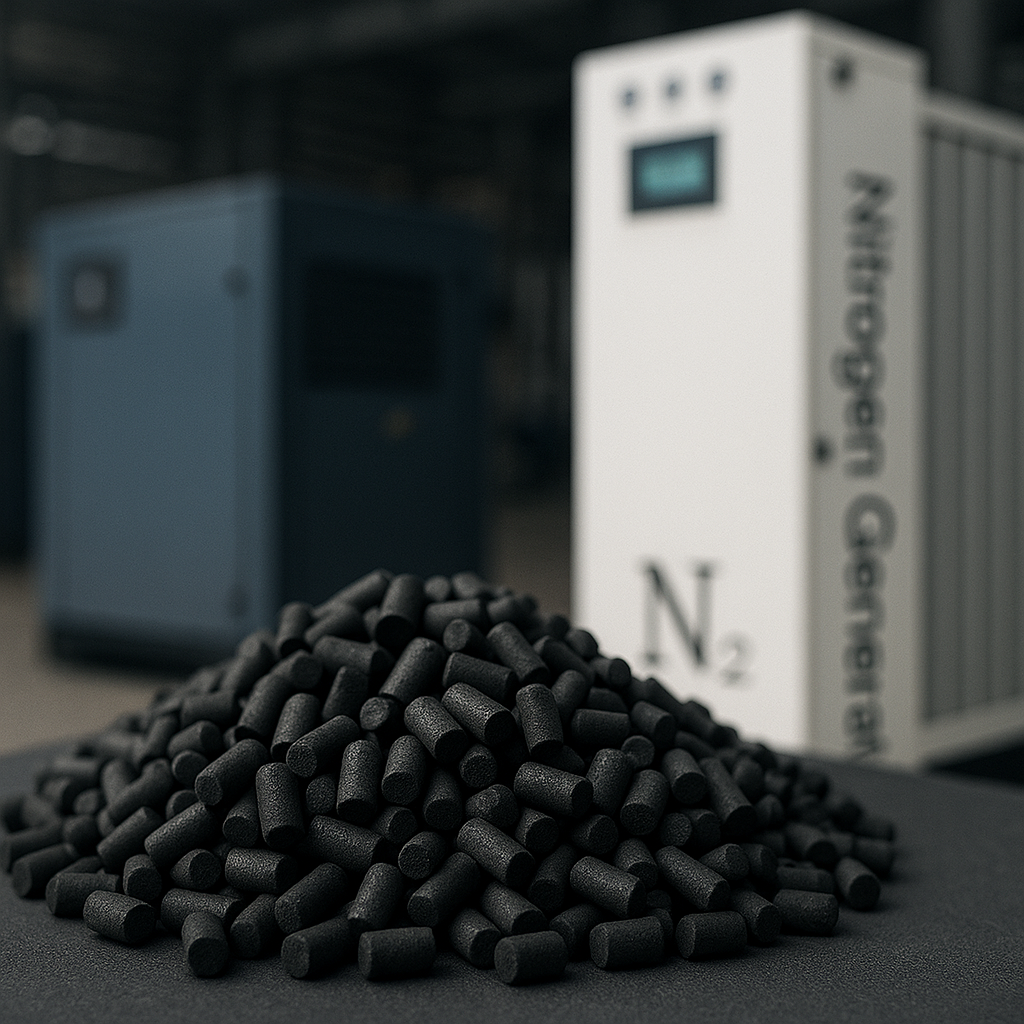

这些直径不到毫米的小颗粒，是氮气发生器的核心材料，决定了设备能否长期、稳定地产出高纯度氮气。

一、碳分子筛的科学原理

碳分子筛是一种经过特殊工艺制备的多孔炭材料，孔径分布极其均匀，主要集中在 0.3–0.5 nm 范围内。它的分离原理基于分子大小和扩散速率的差异：

  • 氧分子（0.298 nm）：直径更小，扩散速度快，优先被吸附。

  • 氮分子（0.364 nm）：体积更大，在有限的接触时间内难以进入微孔，因此被“富集”出来。

在变压吸附（PSA）制氮过程中，两个装填CMS的吸附塔交替运行：

  1. 在高压下吸附氧分子，得到高纯度氮气；

  2. 在低压下解吸氧分子，使分子筛再生；

  3. 交替切换，实现连续制氮。

📌 关键点：如果没有高品质碳分子筛，PSA工艺就无法实现99.999%的超高纯度氮气。

二、碳分子筛的制造与性能差异

  1. 原材料与工艺

    • 采用煤基、椰壳基或合成炭材料，经活化、浸渍和高温处理形成特定孔径。

    • 高端CMS的孔径分布更窄，氧氮分离效果更佳。

  2. 性能指标

    • 吸附容量：决定分子筛的效率。

    • 动力学选择性：氧氮扩散速率的差异越大，氮气纯度越高。

    • 机械强度：颗粒不易粉化，耐压冲击性强。

  3. 市场差异

    • 国产CMS：成本低，适合一般工业保护气。

    • 进口CMS：性能稳定，常用于电子、制药等对纯度极端敏感的领域。

三、碳分子筛的装填与系统设计

碳分子筛的性能不仅取决于自身品质，还与系统装填与设计密切相关。

  • 装填密度：过松易导致气流短路，过紧则压降大、能耗高。

  • 气流分布板：确保气流均匀通过，避免局部死角。

  • 缓冲层保护：在进出口加石英砂或陶瓷球，防止高速气流冲刷。

  • 振动装填工艺：确保床层致密、稳定，避免运行过程中分子筛下沉。

这些细节决定了分子筛能否在数年内保持稳定性能。

四、影响碳分子筛寿命的四大因素

  1. 湿度

    • 水分子会永久堵塞微孔。

    • 解决办法：配置吸附式干燥机，露点 ≤ -40℃。

  2. 油分

    • 油气会覆盖孔壁，引起“中毒失效”。

    • 解决办法：无油空压机+多级除油滤芯。

  3. 粉尘与颗粒

    • 堵塞气路，造成压降升高。

    • 解决办法：定期更换前置过滤器。

  4. 运行工况

    • 频繁启停或过度高压会导致颗粒粉化。

    • 解决办法：合理设置切换周期，使用缓冲罐平衡压力。

📌 在良好预处理下，CMS寿命可达8–10年；若忽视维护，2–3年就可能报废。

五、为什么碳分子筛决定了氮气的“天花板”

  • 普通CMS：只能实现95%–99.5%纯度，适合普通金属保护。

  • 高性能CMS：可实现99.9%–99.999%，满足电子、制药、新能源等高端工艺。

  • 差距：同样一台氮气发生器，如果分子筛不同，输出氮气的纯度和稳定性会差几个档次。

⚠️ 行业常见问题：部分低价机虚标纯度，原因就是使用了低等级CMS。

六、行业应用中的“纯度敏感点”

  • 电子制造业：焊接工艺要求高纯度氮气防止焊点氧化。

  • 生物制药：药品、疫苗氮封必须达到99.999%。

  • 食品饮料：氮气用于咖啡豆、坚果、薯片保鲜，纯度决定保质期。

  • 激光切割：厚板切割对纯度要求极高，否则切口发黄、挂渣。

  • 新能源电池：正负极材料及电解液对氧极敏感，必须用高纯氮保护。

七、企业采购中的常见误区

  1. 只问主机价格，不问分子筛等级 → 买到低配机，纯度不达标。

  2. 忽略空气预处理 → 没有除湿除油，分子筛寿命大幅缩短。

  3. 不做寿命评估 → 设备纯度衰减时才发现问题，造成工艺损失。

正确做法：选择能提供整套系统方案的制造商，确保空压机、干燥机、过滤器与分子筛相匹配。

八、运维与检测建议

  • 定期监测纯度：发现波动及时排查。

  • 按周期更换滤芯：避免水油污染。

  • 检查压差：床层压降升高可能意味着分子筛老化。

  • 做寿命预测：通过运行数据估算分子筛剩余寿命，提前规划更换。

九、未来趋势：智能监控与新型材料

  • 智能诊断：PLC系统实时监测纯度、露点和能耗，预测CMS寿命。

  • 新型分子筛：研发更高选择性的碳基材料，降低能耗、延长寿命。

  • 绿色工艺：结合可再生能源，实现低碳制氮。

结语：小颗粒，大能量

碳分子筛虽然只是氮气发生器里的“小颗粒”，却撑起了整个工业对高纯度氮气的需求。从电子制造到新能源电池，它在无声无息中，守护着生产质量与安全。

🔗 推荐产品 | HOLANG 模块式氮气发生器 NPL 系列

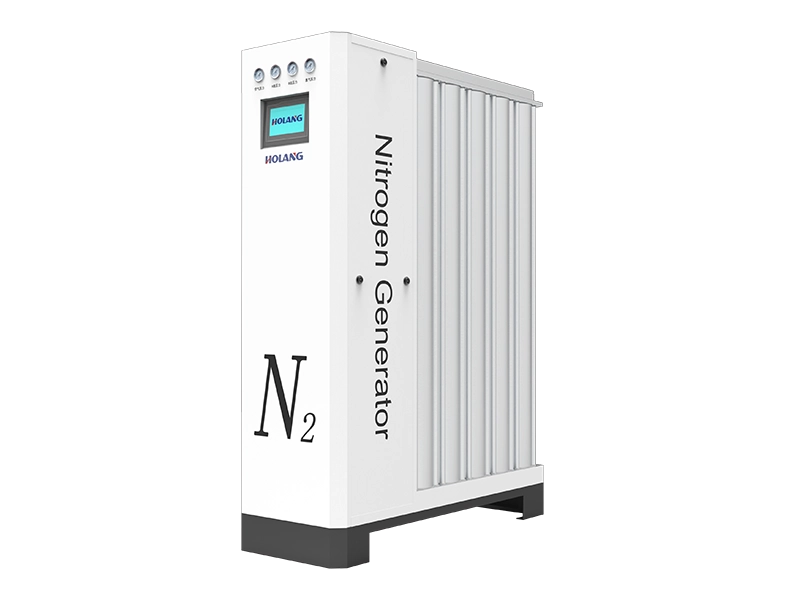

NPL05B 模块式氮气发生器
