作为SMT专题系列的第二篇，本文继“回流焊真的需要高纯氮气吗”之后，进一步探讨一个更具体的工程问题：当产线决定引入氮气后，面对不同品牌（进口与国产）、不同规格（8区至12区）的回流焊炉，氮气系统究竟该如何配置，才能实现“炉气匹配”，避免品质波动与资源浪费。
一、炉型差异决定氮气需求的底层逻辑
回流焊炉的氮气消耗量并非固定值，主要取决于三个核心结构因素：
-
炉膛容积：温区数量与轨道长度直接决定内部空间。一台12温区双轨炉的炉膛容积通常是8温区单轨炉的两倍以上，基础填充与维持消耗自然更高。
-
密封结构设计：不同品牌和代际的炉子密封性差异显著。部分高端进口炉型采用全密封腔体设计，氮气保持率高，消耗相对较低；而老旧或经济型炉子因密封条老化、泄漏点多，为维持相同氧含量，氮气消耗可能高出30%以上。
-
气体置换方式：采用“常流式”连续供气的炉子，相比采用“脉动式”或“按需供气”（仅在氧含量升高时补气）的设计，氮气消耗量明显更大。
二、主流品牌氮气消耗量参考数据
根据多家设备厂商公开的技术参数，氮气消耗量的差异确实显著，以下为部分品牌数据示例，供选型参考。
| 品牌/型号 | 温区配置 | 氮气消耗量 | 备注 |
|---|---|---|---|
| ERSA HOTFLOW 3/14 | 7加热+3冷却 | 0–30 m³/h | 闭环控制，气密性测试，最低可达20ppm |
| ERSA HOTFLOW 3/20 | 10加热+4冷却 | 10–25 m³/h（典型） | 智能氧含量调节，可稳定在20-50ppm |
| 千住金属 7区炉 | 7加热区 | 约12 m³/h | 千住金属官网公开数据 |
| 千住金属 13区炉 | 13加热区 | 约36 m³/h | 千住金属官网公开数据 |
| Heller 真空回流炉 | 12加热区+真空 | 9–24 m³/h | Heller官网数据 |
| 千住金属 真空氮气炉 | 5加热+1真空 | 24 m³/h（主）+12 m³/h（真空破除） | 千住金属官网数据 |
说明：以上数据为品牌方公开的技术参数，实际消耗量受设定氧含量、产品通过率、炉体维护状态等因素影响。
三、不同规模产线的氮气需求估算
基于行业实践，可根据炉型对氮气流量进行初步估算，为系统规划提供基础。
| 炉型 | 典型配置 | 估算流量范围 |
|---|---|---|
| 8温区单轨炉 | 中小型产线、消费电子 | 20–30 Nm³/h |
| 10温区单轨炉 | 主流产线、汽车电子 | 30–40 Nm³/h |
| 12温区双轨炉 | 高产能产线、通信模块 | 50–60 Nm³/h |
若工厂同时运行多条产线，总需求基本为线性叠加。例如，三条12区双轨线同时运行，总氮气需求量可能超过150 Nm³/h。
需要注意的是： 以上为经验估算值。实际消耗量还会受设定氧含量目标（要求100ppm与1000ppm耗气量差异巨大）、产品通过率（满负荷与间歇生产耗气不同）及炉体维护状态（密封老化、管道泄漏）等因素显著影响。
四、氮气系统适配的三个关键参数
为回流焊炉配置氮气系统，绝非简单的“接管调压”，需精准把握以下三个参数：
-
流量余量：选型时，建议按所有炉子同时满负荷运行的峰值流量为基础，再增加20%-30%的余量。这主要考虑两点：一是炉子启动时快速置换空气的瞬间流量可能高于稳态；二是为未来增加产线或更换大炉子预留空间。
-
压力稳定性：回流焊工艺通常要求氮气压力稳定在0.4-0.6 MPa。压力波动会直接影响炉膛氧含量的稳定性。模块式氮气发生器通常配备缓冲罐以平抑瞬时波动；若厂区管道较长，建议在炉子入口处加装稳压阀。
-
纯度匹配：纯度选择应与产品工艺要求匹配，并非越高越好。如消费电子级99.9%通常够用，汽车电子建议99.99%，医疗航空航天则可能需要99.999%。若工艺只需100ppm氧含量（对应99.99%纯度），盲目追求99.999%只会徒增成本，对品质无额外帮助。
五、常见误区：为何氮气配好了，氧含量还是下不来？
我们在服务中发现，炉膛实测氧含量不达标，问题往往不在气源，而在以下环节：
-
误区一：只看进气纯度，不看炉膛实测。 气源纯度不等于炉膛内纯度。管道泄漏、接头松动、炉体密封不严都可能导致空气混入。建议在预热区、回流区分别布置氧含量传感器，获取真实数据。
-

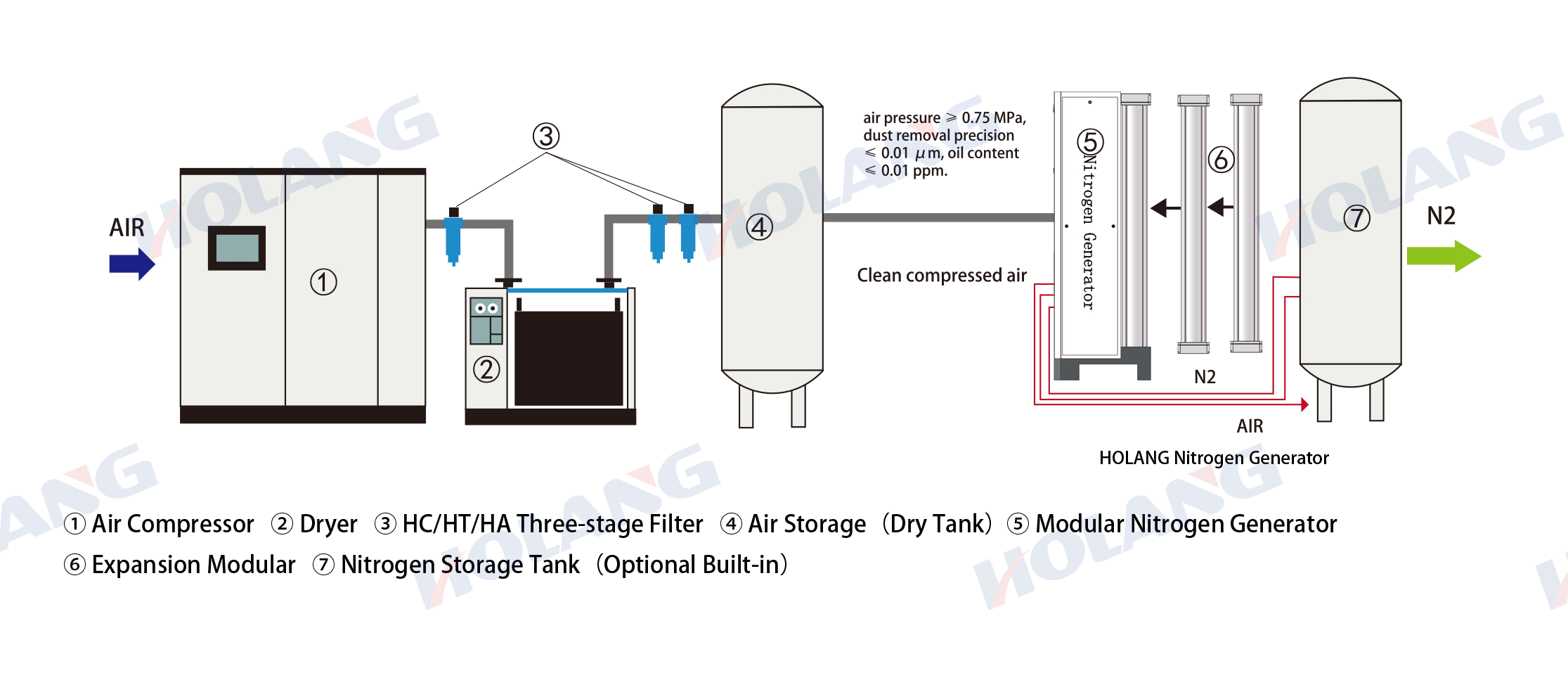

误区二：恒定大流量供气，造成浪费。 部分产线24小时恒定供气，即使待机也不调节。现代模块式PSA系统支持按需产气，可根据产线负荷自动调整，避免浪费。
-
误区三：只配气源，不配监控。 没有数据就无法实现有效控制。将氧含量数据接入MES系统，不仅能实现工艺追溯，还能在异常时及时报警，避免批量报废。
六、不同规模工厂选型建议
基于上述分析，针对不同生产规模，推荐以下氮气系统配置方案：
-

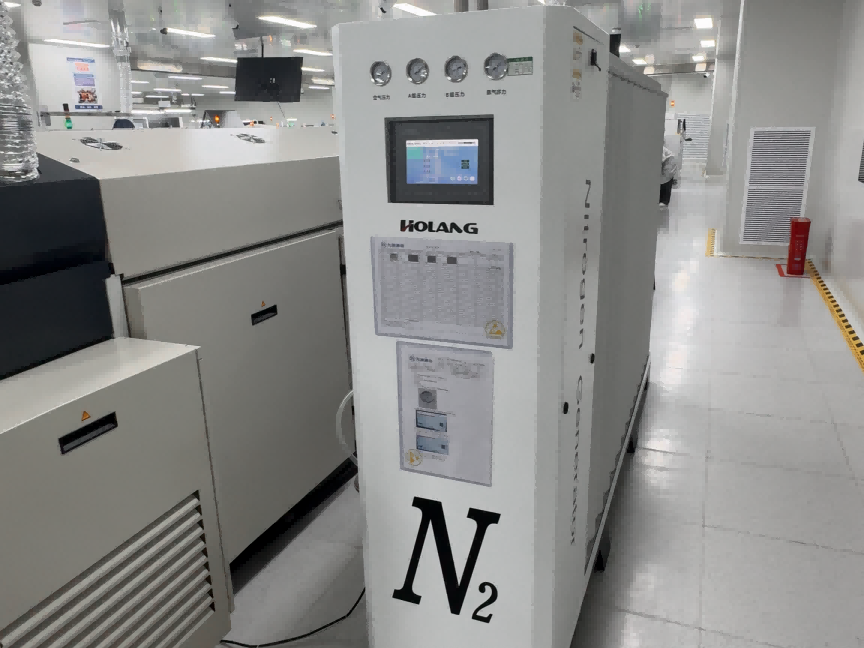

场景一：1-2条8-10区单轨炉
-
推荐配置：NPL05 + NPL03 并联（或单台NPL08）
-
典型流量：20–40 Nm³/h
-
纯度配置：99.99%
-
-
场景二：3-5条混合产线（含12区双轨）
-
推荐配置：多模块并联（如NPL07+NPL08+NPL09）
-
典型流量：50–100 Nm³/h
-
纯度配置：99.99%或99.999%（视产品要求）
-
-
场景三：10条以上大规模产线
-
推荐方案：多模块并联集中供气
-
典型流量：150 Nm³/h以上
-
核心优势：模块冗余设计，单模块维护不影响生产；未来扩产只需增加模块，无需更换主机。
-
📢 总结
回流焊炉的氮气适配，本质上是回答三个核心问题：
-
我的炉子需要多少气？ ——根据品牌型号、温区数、轨道数估算流量。
-
我的产品需要多纯的气？ ——根据产品等级确定目标氧含量。
-
我的系统稳不稳定？ ——用实测数据验证，用监控系统保障。
将这三个问题想清楚，氮气系统才能真正从一笔“糊涂的耗材支出”，转变为保障产线稳定运行与产品品质的“工艺能力”。
